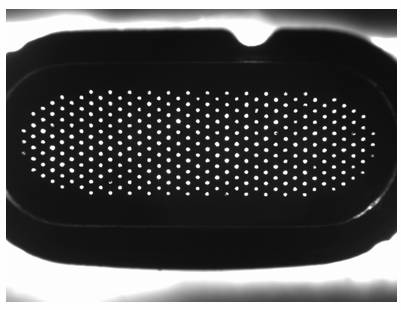

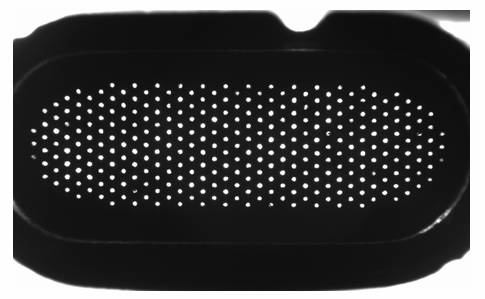

在一个键盘上有几百个小孔,每个孔的直径约为0.02-0.04mm之间,需要确认孔(在一定直径范围内)的数量是否符合要求

20121210103949194919 (1).jpg

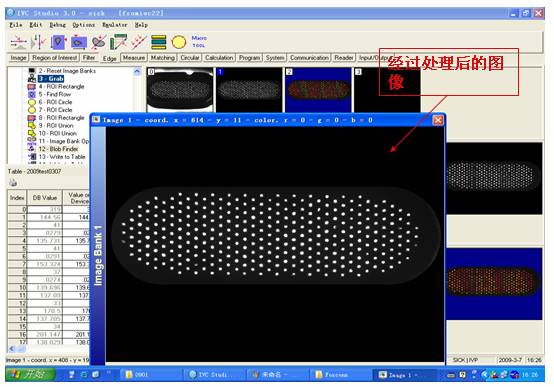

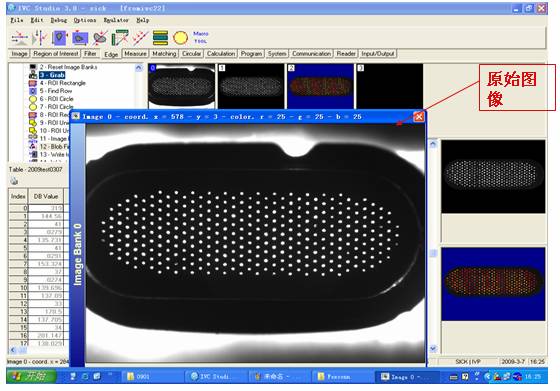

根据上页检测任务要求选用SICK IVC-2DM工业智能相机,物理分辨率640X480,则系统分辨率为 7mm / 640pix = 0.01 mm/pix,该应用选用高亮度背光光源,因此亚像素算法可稳定在0.1-0.05像素,按0.1计算,系统分辨率为 7mm / 640pix * 0.1 = 0.001 mm/pix,则相机重复精度约为0.002-0.003mm

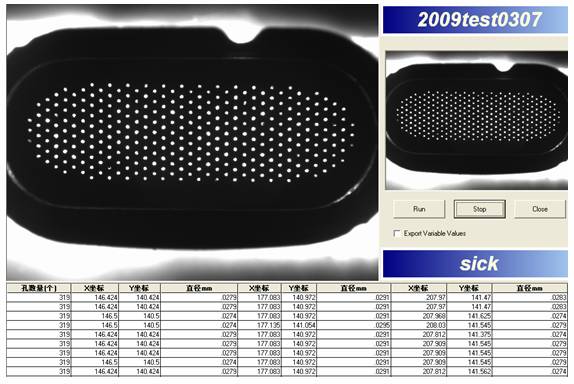

按照以上配置,做了100次静态测试,发现系统静态重复精度在0.001mm,也就是亚像素算法稳定在0.05像素。本次实验没有做精确的标定,因此实验结果中的直径不一定代表真实值,但是却可反映出系统的真实重复精度。



所测产品实际孔数有319个,无法在一个页面中全部显示每次结果,因此随机抽取3个孔来做显示。

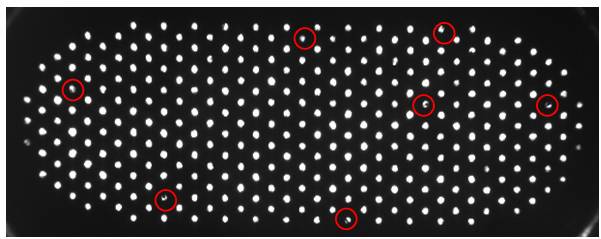

本次实验虽然只选用30万像素的相机,但是图像效果非常好,小孔中的异常情况清晰可见


由于相机是一体式结构,虽然产品外形尺寸稍大,但是所有数据都是在一个屏蔽性能很好的外壳内完成,图像信息也是直接进入处理器,因此图像与数据的稳定性得到很大提高,很好地保证了系统的重复精度,由实验结果可以看出。
相机整体防护等级达到IP65(防尘防溅水),是真正的工业相机。
